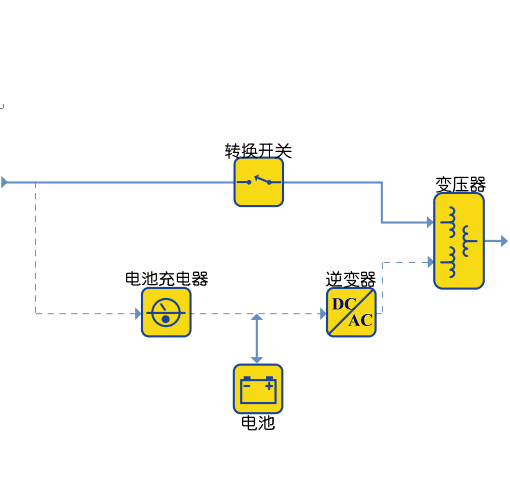

? ? ? 后備式鐵磁共振式UPS曾經是功率范圍3-15 kVA的應用領域中使用最廣泛的UPS類型。此設計依賴于一個特殊的飽和變壓器，該變壓器具有三個線圈(電源連接)。主電源路徑通過交流輸入電源、轉換開關和變壓器，最后連接輸出端。當電源出現故障時，轉換開關將打開，逆變器輸出將向負載供電。
? ? ? 鐵磁共振設計方案中，逆變器處于后備式模式，當輸入電源出現故障且轉換開關打開時，逆變器才被激活。這種變壓器具有特殊的“鐵磁共振功能，它能夠提供有限的電壓調節(jié)和輸出波形”修整”功能。鐵磁共振變壓器提供的對交流電源瞬態(tài)過電壓的保護與任何濾波器一樣，甚至更好。但鐵磁共振變壓器本身會產生嚴重的輸出電壓失真和瞬態(tài)過電壓，這可能造成比交流電源連接不當更嚴重的后果。即使這種UPS被設計為后備式UPS,鐵磁共振變壓器也會由于其本身的低效率而產生大量的熱量。另外，這些變壓器比常規(guī)的隔離變壓器體積大，因此后備式鐵磁共振式UPS通常非常龐大和笨重。
? ? ? 后備式-鐵磁共振式UPS系統常被視為在線裝置，即使該類設備具有轉換開關，逆變器在后備式模式下工作，并且在交流電源出現故障時表現出了轉換特征。
